首頁 > 產品中心 > 恒溫恒濕機 >

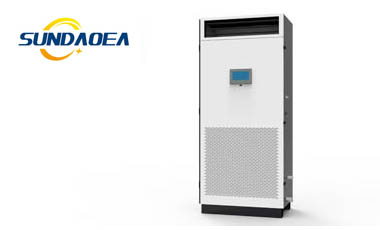

水冷恒溫恒濕機

日期:2020/9/14 18:39:40


    水冷恒溫恒濕機是通過液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發,制冷劑與空之間形成溫度差,液態制冷劑亦蒸發變為氣態,后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器,完成制冷劑循環過程。

一、水冷恒溫恒濕機的工作原理

   水冷恒濕恒濕機系統的運作是通過三個相互聯系的系統循環:制冷劑循環系統、空氣循環系統、電器自控系統;

1、制冷劑循環系統:

蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發,制冷劑與空之間形成一溫度差,液態制冷劑亦蒸發變為氣態,后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器,完成制冷劑循環過程。

2、空氣環系統:

風機負責將空氣從回風口吸入,空氣經過蒸發器(降溫、除濕),加濕器,電加熱器(升溫)后經送風口送到用戶需的空間內,送出的空氣與空間內的空氣混合后回到回風口。

3、電器自控系統:

包括電源部分和自動控制部分。

電源部分通過接觸器,對壓縮機、風扇、電加器器,加濕器等供應電源;自動控制分部分又分為溫、濕度控制及故障保護部分;溫、濕度控制是通過溫、濕度控制器,將回風的溫濕度與用戶設定的溫濕作對比,自動運行壓縮機(降溫、除濕),加濕器,電加熱(升溫)等元件,實現恒溫恒濕的自動控制;故障保護控制是通過壓力保護、繼電器、過載保護等相互組合達到,對壓縮機,風機,加濕器等元件進行故障保護的控制。



二、水冷恒溫恒濕機特點:

機組主要部件采用原裝進口品牌,因而機組運行效率高,使用壽命長,其中壓縮機采用谷輪柔性渦旋轉壓縮機、丹佛斯膨脹閥,意大利卡斯圖電磁閥,日本露官高低壓保護器。機組采用PLC控制器,具備了高低壓力保護,過載保護,相序保護,且設有運行故障顯示和報警功能,使機組運行更可靠。



技術參數表:


(水冷常規型)HF5HF9HF12HF15HF18HF25HF30HF50HF70HF105HF140
常規適用面積15 m220 m230 m240 m250 m270 m285m2130m2180m2300m2450m2
制冷量kW5.2912.5151825305070105138
制熱量kW34.57.5912151830365070
除濕量kg/h3.568.5101216.52032457092
循環風量m3/h10001600250030003600560060009000120002200028000
機外靜壓Pa直吹型一般為50-80PA;管道型300-800 Pa可調(需訂貨時注明)
機組噪聲dB(A)4853616263646468727275
溫濕度范圍16 - 28℃±1℃;50 - 70 %±5 %
電源380V/3~50Hz (其中H3/H5為220V單相)
制冷功率 kW1.8284.65.269.510.516.5223542
裝機功率 kW4.87.512.214.21824.528.546.558//

供電規格6 mm34 mm36 mm310mm310 mm316 mm316 mm325 mm335 mm3//
制冷 除濕工質/節流方式R22 / R407C/R410A/R134A ---EXE / 熱力膨脹閥--壓縮機品牌:松下/谷輪/大金
注量kg1.21.83.64.24.87.28.412.6162432
壓縮機類型全封密-轉子式-渦旋式
臺功率kW1.52.23.84.65.23.84.64.6+9.59.59.59.5
數量11111221+1234
加  熱類型PTC/電加熱電加熱/熱泵
功率kW34.57.5912151830365070
加   濕  器進水管徑電極式;進水管徑DN15
功率kW2.24.5692245
濕量kg/h368123060
風   機類型/驅動方式內轉子低噪聲雙進風離心式 / 配板式初中效過濾器G5+F6
功率kW0.120.30.3345.57.5
數量1121111
主機尺寸寬*mm620860125014204000
mm3705005008501800
mm18702000200020001900
重量kg










連接管連接方式喇叭口焊接
液管mm9.529.529.5212.712.7*212.7+1919.05*219.05*319.05*4
汽管mm12.715.81919.0519.05*219+28.528.5*228.5*328.5*4
水冷型冷卻水流量T/h1.423.344.76.5812162432
接管管徑DN25

DN32DN40DN50
水阻力 kPa182021.526.831.5394243454342


備注:1:制冷標定工況;室內回風干球溫度27℃,濕球溫度21.2℃,室外環境空氣干球溫度35℃,水冷型供水水溫為<30℃,冷凍水型<7℃
2:吊頂式機組尺寸以圖紙為準;且機組價格參數如因產品改良而更改,不另行通知。
